Unsere MID-konformen Q heat split Wärmezähler bestehen aus einem elektronischen Rechenwerk, dem Volumenmessteil und Temperaturfühlern. Ihr Einsatz empfiehlt sich bei großen Volumenströmen und starker Temperaturbelastung.

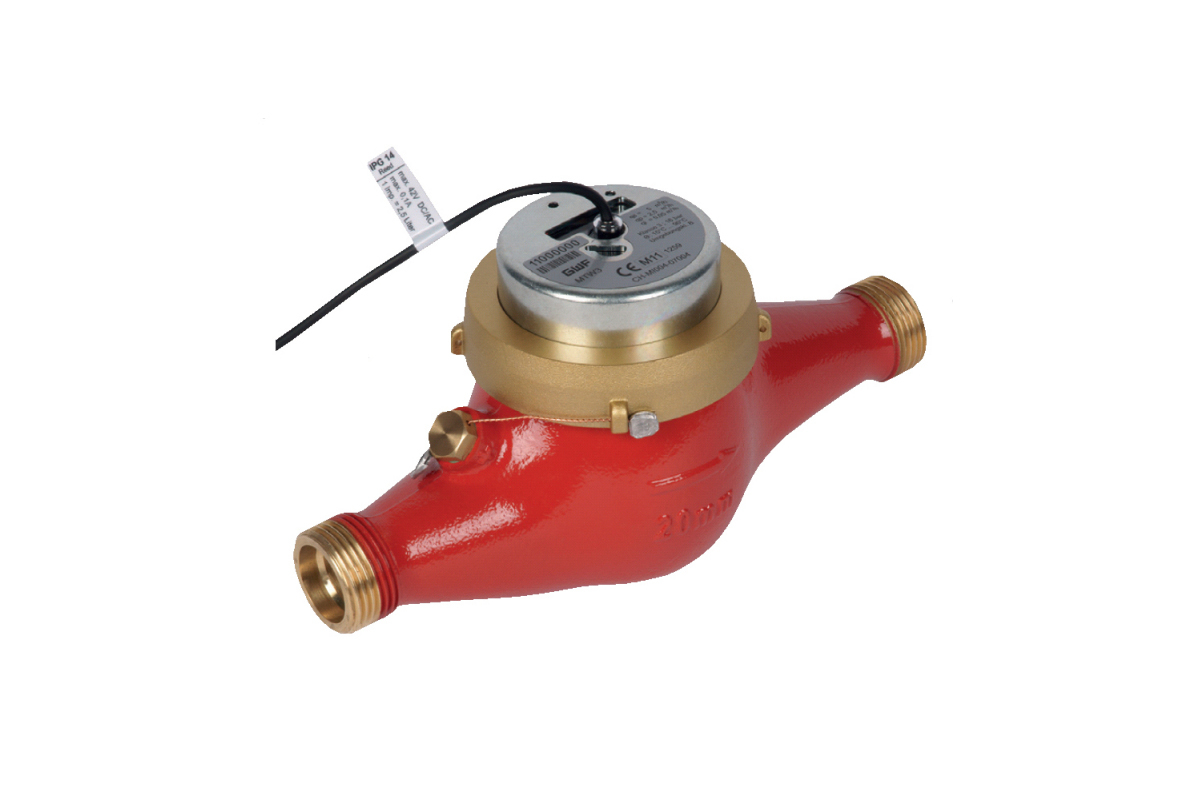

Je nach gefordertem Volumen ist das Messteil als Woltman-Geber bzw. Ultraschall-Version ausgeführt. Die Einbindung in das Rohrsystem erfolgt über einen Gewinde- oder Flanschanschluss. Das Speichern und Anzeigen der Werte übernimmt das Rechenwerk.
MID- Konformer Split-Wärmezähler mit verschiedenen Mehrstrahl-, Ultraschall- und Woltman-durchflusssensoren. Verfügbar in zahlreichen Baugrößen von qp 0,6 m3/h bis qp 60 m3/h. Ausgestattet mit einer optischen Schnittstelle zur Nachrüstung externer Aufsatz-Module.
Durch integrierte Module kann das Rechenwerk bereits ab Werk mit der benötigten Kommunikationstechnik ausgestattet werden.
Einsetzbar in den Systemen Q opto und Q basic sowie wahlweise über ein integriertes Kommunikations-Modul im Q M-Bus System. Nachrüstbar mit externen Modulen für den Einsatz in den Systemen Q M-Bus, Q_walk-by und Q AMR. Als Baureihe G 13 / G 14 mit kombinierter Wärme- und Kältezählung und als Baureihe G 18 / G 19 mit Solarzählung.
Anwendung
Split-Wärmezähler G 03 / G 04 werden zur Messung von Wärmeenergie eingesetzt. Als G 13 / G 14 ist eine kombinierte Messung von Wärme- und Kälteenergie, als G 18 / G 19 die Messung von Solarenergie möglich.
Split-Wärmezähler werden überall dort eingebaut, wo Kompakt-Wärmezähler nicht einsetzbar sind. Dies trifft insbesondere bei ungünstigen Montagepositionen, hohen Temperaturbelastungen oder großen Volumenströmen zu.
Typische Anwender sind:
